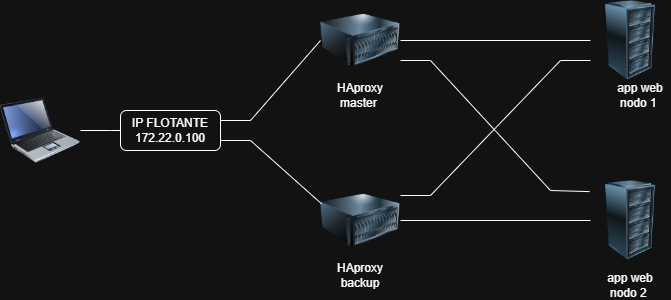

🌐 Topología

  1. Cliente: Usuario que accede al sitio web.
  2. IP Virtual (VIP): 172.22.0.100 (gestionada por Keepalived).
  3. Nodos HAProxy:
    • haproxy1 (MASTER): 172.22.0.5
    • haproxy2 (BACKUP): 172.22.0.4
  4. Servidores Apache:
    • apache1: 172.22.0.10
    • apache2: 172.22.0.11

Imagen de Referencia (alt text)

🛠️ Configuración Paso a Paso

1. Creación del Escenario en VirtualBox

  • SO: Debian en 4 máquinas virtuales.

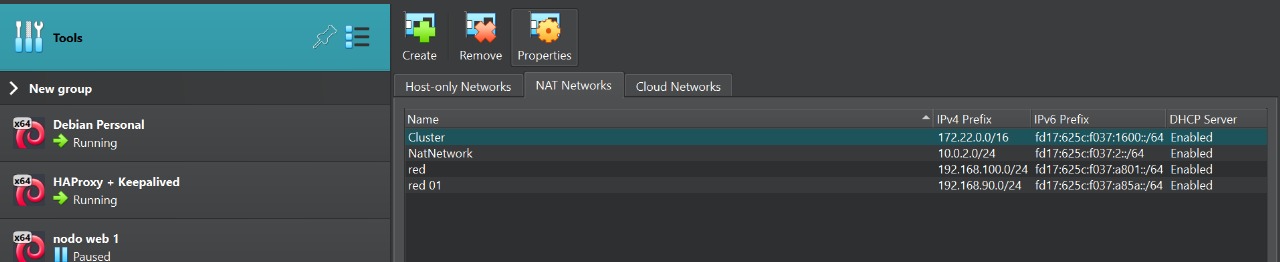

  • Red: NAT Network en VirtualBox (Tools > Network > NAT Network > Create).

Imagen de Referencia (alt text)

2. Configuración de IPs Estáticas

Editar /etc/network/interfaces en cada VM:

auto enp0s3
iface enp0s3 inet static
address 172.22.0.5
netmask 255.255.255.0
gateway 172.22.0.1

3. Instalacion de los servivios

  • En nodos apache
sudo apt update && sudo apt install apache2 -y
  • En nodos HAProxy (Master Y backup)
sudo apt install haproxy keepalived -y

4. Configuracion de HAProxy

  • Editar /etc/haproxy/haproxy.cfg (en ambos HAProxy):
frontend http_front
   bind *:80
   default_backend http_back

backend http_back
   balance roundrobin
   option httpchk
   server apache1 172.22.0.10:80 check
   server apache2 172.22.0.11:80 check
  • Editar el archivo /etc/default/haproxy
#Agregamos
ENBALED=1
  • Reiniciamos con
systemctl restart haproxy

Realizamos exactamente lo mismo en el backup.

5. Configuración de keepalived

  • En la maquina master editamos el archivo /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
    state MASTER
    interface enp0s3
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.22.0.100
    }
}
  • En maquina backup
vrrp_instance VI_1 {
    state BACKUP
    interface enp0s3
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.22.0.100
    }
}

6 🧾 Configuración de Apache

  • En cada servidor Apache (apache1 y apache2), realizamos los siguientes pasos:

📁 1. Subir Archivos del Proyecto

Copia tus archivos del sitio web (HTML, CSS, JS, etc.) al directorio raíz de Apache:

En mi caso un proyecto de react, por lo tanto pegue el proyecto. En tu caso, pones la ruta del proyecto.

sudo rm -rf /var/www/html/*
sudo cp -r /ruta/proyecto* /var/www/html/
  • Asegúrate de que los archivos tengan los permisos correctos:
sudo chown -R www-data:www-data /var/www/html
  • De ser necesario puedes crear .htaccess, en mi caso si lo es por usar react.
<IfModule mod_rewrite.c>
    RewriteEngine On
    RewriteCond %{REQUEST_FILENAME} !-f
    RewriteCond %{REQUEST_FILENAME} !-d
    RewriteRule ^(.*)$ index.html [L]
</IfModule>
  • Habilitamos la pagina y reinciamos el servicio
sudo a2enmod rewrite
sudo systemctl restart apache2

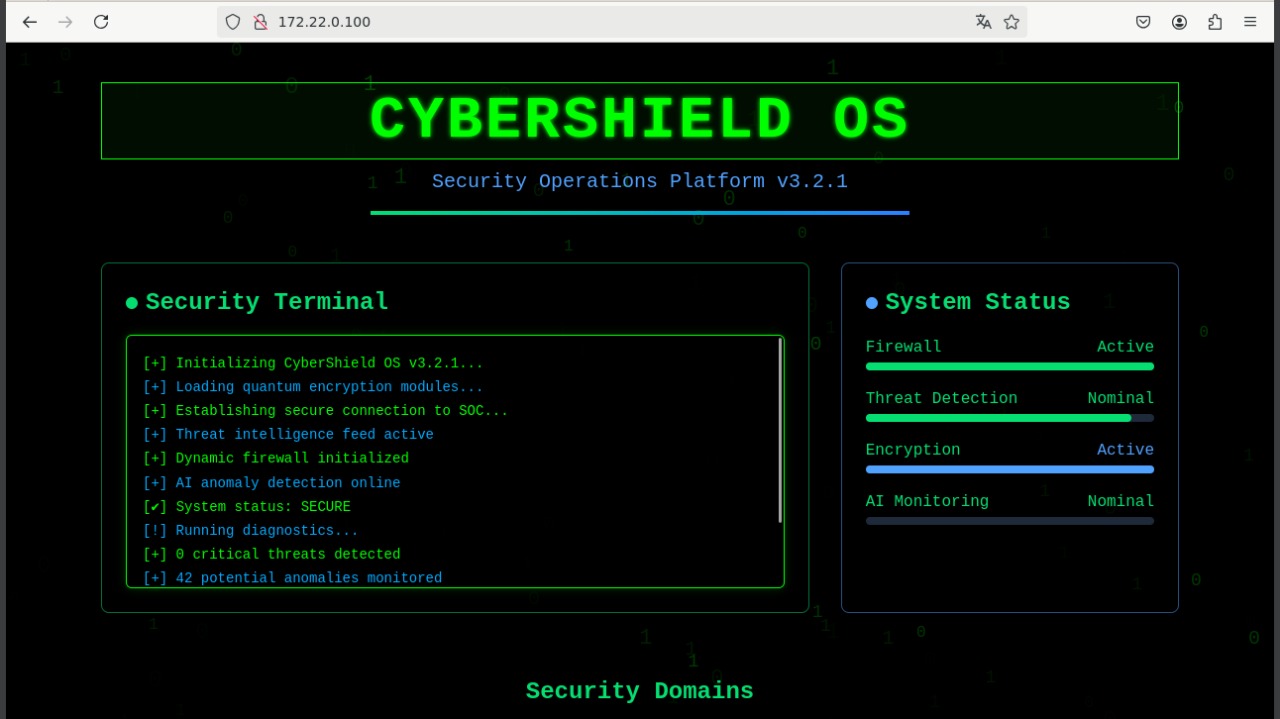

  • Ejemplos de como se ve el server web.

Imagen de Referencia (alt text)
